    BS5308 电缆

BS5308 第一部分1类 (非铠装电缆)

BS5308第一部分1类 XLPE绝缘+单对屏蔽+总屏蔽+LSOH护套

应用
低烟无卤非铠装电缆(第一部分1类) 主要应用于室内安装,也安装在潮湿的环境中.在工业生产进程中完成通信,数据和语音信号的传输和服务, 此类电缆也可应用于电气设备和仪表之间的互联.

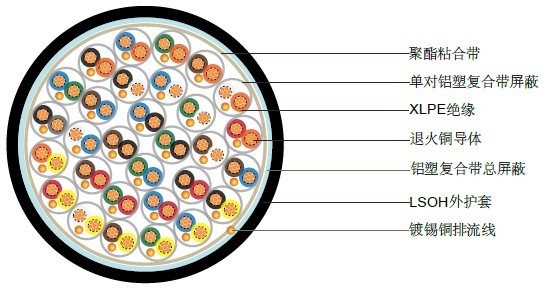

结构

BS5308 电缆

导体

退火铜或镀锡铜, 尺寸: 遵循BS6360标准,0.5mm2和0.75mm2,5类多股,0.5 mm2和1.0 mm2,1类实心铜,1.5mm2和 2.5mm2,2类多股铜

绝缘

XLPE(交联聚乙烯), 或PE(聚乙烯)

成对

两芯对绞,加小于100mm的隔离带

线对颜色

参照附注里的色彩编码

单对屏蔽 铝塑复合屏蔽,每对屏蔽金属面向内,紧挨0.5mm2的排流线

粘合带

透明的聚合酯带

总屏蔽

铝塑复合屏蔽,金属面向内,紧挨0.5mm2的排流线

外护套

LSOH(低烟无卤)护套
阻燃遵循IEC60332-3-22标准
防火遵循IEC60331标准
无卤遵循IEC60754-1标准
低烟遵循IEC61034-1-2标准

护套颜色

黑色/蓝色

物理性能和电气性能
工作温度: -20C - + 90C( 固定安装)
0C - +50C(工作中 )
最小弯曲半径: 5 x 外径

导体截面积 mm 2 0.5 0.5 0.75 1.0 1.5
导体规格 No. x mm 1 x 0.8 16 x 0.2 24 x 0.2 1 x 1.13 7 x 0.53
最大导体电阻 ohm/km 36.8 39.7 26.5 18.2 12.3
最小绝缘电阻 Gohm/km 5 5 5 5 5
1kHz时的电容不平衡值(对:对屏蔽) pF/250m 250
1kHz时的最大互容 (非屏蔽和总屏蔽的电缆,单对和两对除外) pF/m 115 115 115 115 120
1kHz时的最大互容(单对屏蔽/总屏蔽电缆包括单对及两对) pF/m 75 75 75 75 85
相邻芯数间最大的感应系数/阻 抗比率 μH/ohm 25 25 25 25 40
测试电压 芯:芯 V 1000 1000 1000 1000 1000
芯:屏蔽 V 1000 1000 1000 1000 1000
最大额定电压 V 300/500 300/500 300/500 300/500 300/500

参数表

对数

导体
股数和直径

标称
导体截面积

标称
绝缘厚度

标称
护套厚度

标称
电缆外径

标称
电缆重量



no./mm

mm2

mm

mm

mm

kg/km

15

16/0.2

0.5

0.6

1.5

22.6

570

20

16/0.2

0.5

0.6

1.5

25.7

780

30

16/0.2

0.5

0.6

1.7

31

1020

50

16/0.2

0.5

0.6

2.2

39.9

1680

2

1/1.13

1

0.6

1.1

11.9

200

5

1/1.13

1

0.6

1.2

15.4

290

10

1/1.13

1

0.6

1.3

20.5

580

15

1/1.13

1

0.6

1.5

24.1

780

20

1/1.13

1

0.6

1.7

27.7

1010

30

1/1.13

1

0.6

2

33.7

1430

50

1/1.13

1

0.6

2.2

42.5

2360

2

7/0.53

1.5

0.6

1.2

13.6

250

5

7/0.53

1.5

0.6

1.3

17.7

460

10

7/0.53

1.5

0.6

1.5

23.9

760

15

7/0.53

1.5

0.6

1.7

28

1020

20

7/0.53

1.5

0.6

2

31.7

1350

30

7/0.53

1.5

0.6

2.2

38.6

1900

50

7/0.53

1.5

0.6

2.2

48.9

3060
