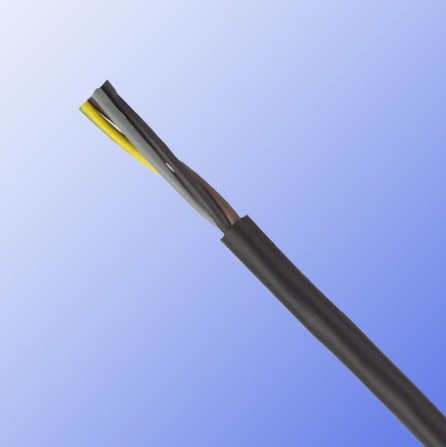

H05RR-F

应用说明:
这类电缆是柔软橡胶绝缘、橡胶护套电缆,适合用于轻型和中型压力下干燥和潮湿的环境中的设备。对于电子和电气设备等电器的使用,小的手工具和办公设备,他们可以在平坦的铁杆、烙铁、厨房、烤面包机、炉子和连接轻型商用电动工具。也可用于固定安装在家具、装饰、增隔板和预制建设部分。最大工作电压单相或三相系统是Uo/U,300/500V,在直流系统最高工作电压为Uo/U,413/825V,户外使用只允许很短的时间。耐臭氧、耐油脂。
参考标准:

HD22.4 S3,VDE-0282 Part-4,CEI 20-19/4 / 20-35 (EN60332-1),CE 低压直流,73/23/EEC & 93/68/EEC.,IEC 60245-4,ROHS 兼容。

电缆结构:
-裸铜导体
-符合 VDE 0295 cl.5,IEC 60228 cl.5
-橡胶线芯绝缘 E14-VDE-0282 part 1
-颜色编码符合 VDE 0293-308
-黄绿接地线(3芯及以上)
-氯丁橡胶护套EM2
线芯分色:
2芯:蓝色,褐色(棕色);
3芯:绿色/黄色,蓝色,褐色(棕色);
4芯:黄色/绿色,黑色,褐色(棕色),蓝色;
5芯:绿色/黄色,褐色(棕色),黑色,灰色,蓝色。
技术参数:
-工作电压 VDE:300/500V
-测试电压:2000V
-柔软弯曲半径:8倍直径
-静态弯曲半径:6倍直径
-弯曲温度:-30℃至+60℃
-短路温度:+200℃
-阻燃标准:IEC 60332.1
-绝缘电阻:20MΩ×km
电缆参数:

AWG线规

线芯 × 面积
mm2

标称绝缘厚度
mm

标称护套厚度
mm

标称直径
mm

标称铜重
kg/Km

标称重量
kg/Km

18(24/32)

2 x 0.75

0.6

0.8

5.7-7.4

14.4

61



3 x 0.75

0.6

0.9

6.2-8.1

21.6

75



4 x 0.75

0.6

0.9

6.8-8.8

28.8

94



5 x 0.75

0.6

1.0

7.6-9.9

36.0

110

17(32/32)

2 x 1

0.6

0.9

6.1-8.0

19.0

73



3 x 1

0.6

0.9

6.5-8.5

29.0

86



4 x 1

0.6

0.9

7.1-9.3

38.4

105



5 x 1

0.6

1.0

8.0-10.3

48.0

130

16(30/30)

2 x 1.5

0.8

1.0

7.6-9.8

29.0

115



3 x 1.5

0.8

1.0

8.0-10.4

43.0

135



4 x 1.5

0.8

1.1

9.0-11.6

58.0

165



5 x 1.5

0.8

1.1

9.8-12.7

72.0

190

14(50/30)

2 x 2.5

0.9

1.1

9.0-11.6

48.0

160



3 x 2.5

0.9

1.1

9.6-12.4

72.0

191



4 x 2.5

0.9

1.2

10.7-13.8

96.0

235



5 x 2.5

0.9

1.3

11.9-15.3

120.0

285
