RG11铠装同轴电缆

RG11铠装同轴电缆 RG11铠装同轴电缆

应用
该75Ω同轴电缆适用于船板装置和其他海上室内环境。

标准

IEC 60092-350
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

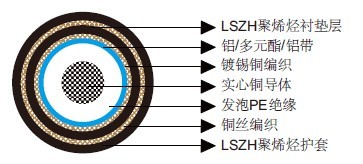

结构
导体:14AWG实心铜导体。
绝缘:发泡PE。
屏蔽1:铝/聚酯/铝带。
屏蔽2:镀锡铜编织。
衬垫层:低烟无卤聚烯烃,黑色。
铠装:铜丝编织。
外护套:低烟无卤聚烯烃。

电气特性

AWG



14

标称导体直径

mm

1.6

阻抗

Ω

75+/-5

标称衰减@100MHz

dB/100m

4.5

标称衰减@270MHz

dB/100m

7.6

标称衰减@540MHz

dB/100m

10.8

标称衰减@750MHz

dB/100m

12.8

标称衰减@1000MHz

dB/100m

14.8

电容

pF/m

53.5

传播速度

%

83

导体DCR

Ω/km

8.5

屏蔽DCR

Ω/km

12.1

感应系数

µH/m

0.32

延时

ns/m

4

机械和热性能
弯曲半径:15×OD
温度范围:-30℃ ~ +75℃

尺寸和重量

标称内导体直径
mm

标称绝缘厚度
mm

标称护套厚度
mm

标称外径
mm

标称重量
kg/km

1.6

2.7

1.7

15.0

353
