S9 IYXI(c) 60 V

S9 IYXI(c) 60 V S9 IYXI(c) 60 V

应用
该电缆具有阻燃和低烟无卤的特性,适用于室内通讯。

标准
IEC 60092-359
IEC 60332-1
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

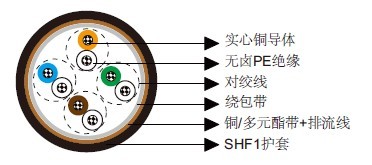

结构
导体:0.5mm实心镀锡铜导体。
绝缘:无卤热塑PE。
绞合:彩色芯线绞合在一起。线对绞合为缆心或10对的单元。单元绞合成为20、30、50对电缆。2对电缆以四线组方式绞合。
绕包带:聚酯带。
总屏蔽:缆芯外层为铜塑复合带和一根0.5mm实心镀锡铜排流线。
护套:无卤热塑材料SHF1,灰色。

电气特性

标称导体直径

mm

0.5

最大电阻@20℃

Ω/km

95

标称电感@1KHz

MH/km

0.61

互电容 1-对电缆

nF/km

90

互电容 2-对电缆

nF/km

80

互电容 4-对及以上电缆

nF/km

70

工作电压

V

60

机械和热性能
弯曲半径:8×OD(安装中);6×OD (固定安装)
温度范围:-10℃ ~ +60℃

尺寸和重量

结构
单元数×每单元芯数×导体直径
(mm)

标称绝缘厚度
mm

标称护套厚度
mm

标称外径
mm

标称重量
kg/km

1×2×0.5

0.2

1.2

5.0

30

2×2×0.5

0.2

1.2

5.5

35

4×2×0.5

0.2

1.2

7.0

55

10×2×0.5

0.2

1.5

8.5

90

20×2×0.5

0.2

1.5

11.0

148

30×2×0.5

0.2

1.5

13.5

210

50×2×0.5

0.2

1.5

16.0

320
