EN 50264 标准壁电力及控制电缆

FIREROL FRL-SW-05M-OS/FRL-SW-1M-OS

300/500 V or 0.6/1 kV -多芯屏蔽总屏蔽电缆

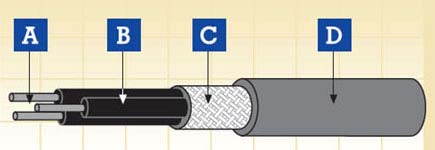

A.导体           B.绝缘          C.屏蔽         D.护套

应用

在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种情况下搬运和安装成本是需要考虑得很重要因素。

用于控制,辅助和主要接线如有线电视吊带,开关和控制面板,驾驶台等

电缆结构

导体
符合 HD 383 (IEC 60228) class 5标准的柔软镀锡退火铜丝

绝缘
符合EN 50264-1 (EI 101 to EI 105) 标准的低烟无卤弹性化合物

总屏蔽
镀锡退火铜

外护套
符合 EN 50264-1 (EM 101 to EM 104)标准的抵烟无卤弹性化合物

电气及机械性能

电压 300/500 V or 0.6/1 kV
导体最高额定温度 +90 deg (固定安装)
允许最低环境温度 -25/-40 deg (固定安装)
最小弯曲半径 10倍最大外径





化学及环境特性

EN 60684-2 无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305 防臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3, HL4
DIN 5510-2 安全等级 1/2/3/4
BS 6853 室内应用1a, 1b, II; 室外应用1a, 1b, II
NF F 16-101 FO

基本防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电缆垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电缆火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试(耐酸和传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试

FRL-SW-05M-OS 300/500 V

芯数*导体截面积 (a)

导体直径 (b)

最小平均绝缘厚度

线芯直径 (b)

屏蔽丝最小直径

最小平均护套厚度

线缆外径

重量

最大导体阻抗 20°C

最小绝缘阻抗在20°C

最小绝缘阻抗在 20°C

EI 105

EI 101-EI 104

最小

最大

最大

最小

最小

n x mm2

mm

mm

mm

mm

mm

mm

mm

kg
/km

Ω/km

MΩ·km

MΩ·km

2x1

1.25

0.6

2.6

0.16

1.4

8.1

9.5

110

20.0

140

70

4x1

0.6

2.6

0.16

1.4

9.0

10.6

150

20.0

140

70

7x1

0.6

2.6

0.16

1.4

10.4

12.2

210

20.0

140

70

9x1

0.6

2.6

0.21

1.4

12.5

14.6

290

20.0

140

70

12x1

0.6

2.6

0.21

1.4

13.3

15.6

330

20.0

140

70

19x1

0.6

2.6

0.26

1.5

15.7

18.4

490

20.0

140

70

24x1

0.6

2.6

0.26

1.6

18.1

21.2

630

20.0

140

70

32x1

0.6

2.6

0.26

1.6

19.7

23.1

760

20.0

140

70

37x1

0.6

2.6

0.26

1.7

20.7

24.2

840

20.0

140

70

40x1

0.6

2.6

0.26

1.7

21.4

25.1

910

20.0

140

70

4x1.5

1.5

0.7

3.0

0.16

1.4

10.1

11.8

200

13.7

120

60

7x1.5

0.7

3.0

0.21

1.4

11.9

14.0

290

13.7

120

60

9x1.5

0.7

3.0

0.21

1.4

14.1

16.5

380

13.7

120

60

12x1.5

0.7

3.0

0.21

1.5

15.8

18.5

450

13.7

120

60

19x1.5

0.7

3.0

0.26

1.5

17.8

20.8

660

13.7

120

60

24x1.5

0.7

3.0

0.26

1.6

20.7

24.2

850

13.7

120

60

32x1.5

0.7

3.0

0.26

1.7

22.7

26.6

1050

13.7

120

60

37x1.5

0.7

3.0

0.26

1.7

23.6

27.6

1160

13.7

120

60

4x2.5

1.95

0.8

3.7

0.21

1.4

11.8

13.9

280

8.21

90

45

7x2.5

0.8

3.7

0.21

1.4

13.7

16.1

400

8.21

90

45

9x2.5

0.8

3.7

0.26

1.5

16.8

19.7

560

8.21

90

45

12x2.5

0.8

3.7

0.26

1.5

18.0

21.1

660

8.21

90

45

19x2.5

0.8

3.7

0.26

1.6

21.1

24.6

950

8.21

90

45

24x2.5

0.8

3.7

0.26

1.8

24.7

28.9

1260

8.21

90

45

(a)= 可按客户要求提供黄绿色接地线

(b)= 仅供参考

FRL-SW-1M-OS 0.6/1 kV

导体截面积 (a)

导体直径 (a)

最小平均绝缘厚度

最小线芯外径

最大线芯外径

屏蔽丝最小直径

最小平均护套厚度

线缆外径

重量

最大导体阻抗在20°C

最小 导体阻抗20°CEI 105

最小绝缘阻抗在20°C

EI 101-EI 104

最小

最大

最大

最小

最小

N x mm2

mm

mm

mm

mm

mm

mm

mm

mm

Kg/km

Ω/km

MΩ·km

MΩ·km

TWO CORES

1.5

1.5

0.8

3.0

3.5

0.16

1.4

9.3

10.9

150

13.7

150

75

2.5

1.95

0.8

3.4

3.9

0.16

1.4

10.2

11.9

180

8.21

130

65

4

2.5

0.8

3.9

4.6

0.21

1.4

11.5

13.4

240

5.09

110

55

6

3.0

0.9

4.6

5.4

0.21

1.4

12.9

15.1

300

3.39

90

45

10

3.9

1.1

5.8

6.8

0.21

1.5

15.5

18.2

460

1.95

85

45

16

5.0

1.1

7.2

8.5

0.26

1.5

17.9

20.9

610

1.24

70

35

25

6.4

1.3

8.6

10.0

0.26

1.7

21.6

25.3

830

0.795

65

35

35

7.7

1.3

10.2

11.5

0.31

1.8

24.4

28.6

1130

0.565

60

30

50

9.2

1.5

11.6

13.5

0.31

1.9

28.2

33.0

1500

0.393

55

30

THREE CORES

1.5

1.5

0.8

3.0

3.5

0.16

1.4

9.8

11.4

180

13.7

150

75

2.5

1.95

0.8

3.4

3.9

0.16

1.4

10.7

12.5

220

8.21

130

65

4

2.5

0.8

3.9

4.6

0.21

1.4

12.0

14.1

300

5.09

110

55

6

3.0

0.9

4.6

5.4

0.21

1.4

13.6

16.0

380

3.39

90

45

10

3.9

1.1

5.8

6.8

0.26

1.5

16.7

19.6

620

1.95

85

45

16

5.0

1.1

7.2

8.5

0.26

1.6

19.1

22.3

800

1.24

70

35

25

6.4

1.3

8.6

10.0

0.26

1.7

22.9

26.8

1140

0.795

65

35

35

7.7

1.3

10.2

11.5

0.31

1.8

26.0

30.5

1500

0.565

60

30

50

9.2

1.5

11.6

13.5

0.31

2.0

30.3

35.4

2050

0.393

55

30

FOUR CORES

1.5

1.5

0.8

3.0

3.5

0.16

1.4

10.5

12.3

210

13.7

150

75

2.5

1.95

0.8

3.4

3.9

0.21

1.4

11.8

13.9

280

8.21

130

65

4

2.5

0.8

3.9

4.6

0.21

1.4

13.1

15.3

360

5.09

110

55

6

3.0

0.9

4.6

5.4

0.21

1.4

14.9

17.4

470

3.39

90

45

10

3.9

1.1

5.8

6.8

0.26

1.6

18.4

21.6

780

1.95

85

45

16

5.0

1.1

7.2

8.5

0.26

1.7

21.1

24.6

1020

1.24

70

35

25

6.4

1.3

8.6

10.0

0.31

1.8

25.6

29.9

1490

0.795

65

35

3X35+25

7.7/6.4

1.3/1.3

10.2/8.6

11.5/10.0

0.31

1.9

30.0

35.1

1820

0.565
/0.795

60

30

3X50+25

9.2/6.4

1.5/1.3

11.6/8.6

13.5/10.0

0.31

2.1

34.9

40.8

2480

0.393
/0.795

55

30

(a)= 仅供参考
