EN 50306 薄壁仪表及控制电缆

FIREROL FRL-TW-05M-ESW-OS

300/500 V - 多芯总屏蔽外露护套电缆

EN 50306 Thin Wall Instrumentation & Control Cable

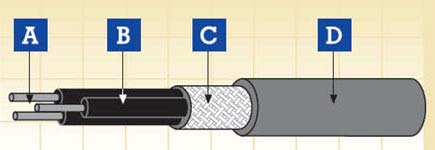

                                  A.导体      B.绝缘      C.屏蔽       D.护套

应用

在铁路运输机车的内部或外部安装时用作电力和控制电缆,在这种情况下搬运和安装成本是需要考虑得很重要因素。

用于控制,辅助和主要接线如有线电视吊带,开关和控制面板,驾驶台等

电缆结构

导体
符合 EN 50306-2标准得镀锡退火铜丝

绝缘
低烟无卤(LSZH)特殊化合物

总屏蔽
镀锡退火铜丝

外护套
符合 EN 50264-1 固定的低烟无卤(LSZH)特殊化合物(S2. EM 101 - EM 104)

电气及机械性能

电压 300/500 V
导体最高额定温度 +90/+105 deg (固定安装)
允许最低环境温度 -25/-40 deg (固定安装)
最小弯曲半径 10 倍最大外径

化学及环境特性

EN 60684-2 无氟
EN 50305; EN 60811-2-1 耐油及防燃料
EN 50305 防臭氧

车载系统应用的防火性能

EN 50306-2 危险等级 HL1, HL2/HL3, HL4
DIN 5510-2 安全等级 1/2/3/4
BS 6853 室内应用1a, 1b, II; 室外应用1a, 1b, II
NF F 16-101 FO

基本防火性能

EN 50265-2-1; IEC 60332-1; BS 4066-1 单根绝缘电缆垂直火焰传播测试
EN 50266-2-4 + EN 50305; IEC 60332-3C; 成束电缆火焰传播测试
VDE 0472 Teil 804; BS 4066-3; NFC 32070
EN 50268-2; IEC 61034-2; VDE 0472 Teil 816 烟密度测试
EN 50267-2-1; IEC 60754-1; VDE 0472 Teil 815 无卤测试
EN 50267-2-2/3; IEC 60754-2; VDE 0472 Teil 813 气体腐蚀性测试(耐酸和传导性)
EN 50305; NFX 70-100; NFF 63808; TM1-04; BS6853 毒性指数测试
NFF 16101; NFF 63808; BS6853 烟指数测试

FRL-TW-05M-ESW-OS  300/500 V

芯数*导体截面积

最小平均护套厚度

线缆外径

重量

(mm2)

(mm)

最小 (mm)

最大 (mm)

(kg/km)

2 x 0.5

1.0

5.5

6.5

50

3 x 0.5

1.0

5.7

6.7

50

4 x 0.5

1.0

6.1

7.1

60

6 x 0.5

1.0

6.9

7.9

90

8 x 0.5

1.0

7.5

8.5

110











2 x 0.75

1.0

5.9

6.9

60

3 x 0.75

1.0

6.2

7.2

70

4 x 0.75

1.0

6.5

7.5

80

6 x 0.75

1.0

7.5

8.5

110

8 x 0.75

1.0

8.2

9.2

130











2 x 1.0

1.0

6.2

7.2

60

3 x 1.0

1.0

6.5

7.5

80

4 x 1.0

1.0

6.9

7.9

90

6 x 1.0

1.0

8.0

9.0

130

8 x 1.0

1.0

8.6

9.8

160











2 x 1.5

1.0

7.1

8.1

90

3 x 1.5

1.0

7.4

8.4

110

4 x 1.5

1.0

8.0

9.0

130

6 x 1.5

1.0

9.2

10.4

170

8 x 1.5

1.0

10.2

11.4

220











2 x 2.5

1.0

8.3

9.3

120

3 x 2.5

1.0

8.6

9.8

150

4 x 2.5

1.0

9.4

10.6

180
