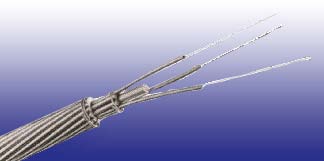

OPGW光缆

    应用

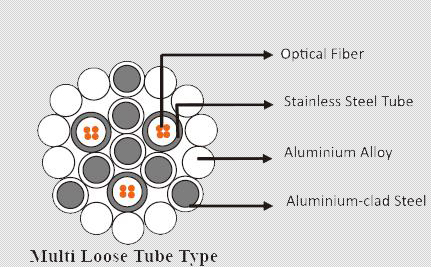

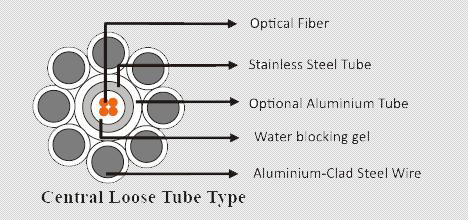

OPGW光缆有两个结构:中心束管光缆---光纤是放置在一个松散的密封,并在耐水不锈钢管灌满水凝胶阻塞。这个管子在安裝時能保护光纤,不论在操作中,还是恶劣的环境条件下。中心束管上的铝层是可以选择的。不锈钢光管是位于电缆的中心,保护单个或多个层次的铝包钢线和铝的合金丝。铝包钢线形成使用左右的光学单位提供紧凑的结构。金属丝提供足夠的強度,能承受繁重的安装和操作环境,亦能确保短路实实现导电性,控制温度上升。这种类型最多可容纳48纤维的电缆。尽管有這麼大量的纤维在单管,每个光纤均能利用光纤识别系统清楚分辨构成的色彩和数目。这个紧凑的设计具有高机械强度和故障额定电流在一个直径较小。规模较小的直径也造成了良好的凹陷紧张的表现。松散的多管式---光纤是放置在一个松散的密封,并在耐水不锈钢管灌满水凝胶阻塞。两个或三个不锈钢光管是螺旋滞留在内层的一个多层电缆。多松管型设计,大多是非常高的纤维计数的规定,超过48与最高纤维计数达到144 。多松管型能满足,庞大的交叉和大电流的要求。

    产品描述

OPGW光缆有两个结构:中心束管光缆---光纤是放置在一个松散的密封,并在耐水不锈钢管灌满水凝胶阻塞。这个管子提供保护光纤的安装,在操作下和严重的环境条件,铝层以上的钢管是可选的。不锈钢光管是位于中心的电缆保护单个或多个层次的铝包钢线和铝的合金丝。铝包钢线形成使用左右的光学单位提供紧凑的结构。金属丝提供的机械强度承受重的安装和操作条件,而实现导电性,以控制温度上升。在短路条件,这种类型最多可容纳48纤维的电缆。尽管有如此高的纤维计数在单管,每个光纤是清楚分辨利用光纤识别系统构成的色彩和数目。这个紧凑的设计具有高机械强度和故障额定电流在一个直径较小。规模较小的直径也造成了良好的凹陷紧张的表现。松散的多管式---光纤是放置在一个松散的密封,并在耐水不锈钢管灌满水凝胶阻塞。两个或三个不锈钢光管是螺旋滞留在内层的一个多层电缆。多松管型设计,大多是非常高的纤维计数的规定,超过48与最高纤维计数达到144 。多松管型能满足要求,庞大的交叉和大电流的能力。



    结构



    物理特性

电缆结
(mm2)

标称外径
(mm/in)

标称重量(kg/km)(lb/kft)

最大工作拉力(kN)

Modulus of clasticity(kN/mm2)

热膨胀系数(10-6/℃)

直流电阻
(Ω/km)

短路电流的能力


(kA2s)

35

8.1/0.318

250/167.79

45.2

162.0

13.0

2.433

8.9

50

9.6/0.378

343/230.20

63.0

162.0

13.0

1.743

16.5

70

11.4/0.448

487/326.85

89.3

162.0

13.0

1.237

3.04

90

12.5/0.492

368/246.98

58.2

94.1

17.3

0.473

72.7

105

13.5/0.531

428/287.25

67.9

94.1

17.3

0.403

98.8

130

15.0/0.590

527/353.69

83.8

94.1

17.3

0.329

149.9

*有效截面积的单层设计范围从50平方毫米,以83平方毫米,适合额定电压的66kv , 115kv , 150kv , 250kv和275kv 。 *有效截面积的双层设计范围从90平方毫米,以200平方毫米,适合额定电压的150kv , 250kv , 275kv , 380kv和500千伏的。 *有效截面积的3层设计范围从200平方毫米,以400平方毫米,适合额定电压的380kv , 420kv和500千伏在欧洲市场

   机械参数

最小弯曲半径:   最大压缩度: 4000N 非 铠装电缆
安装时的最小半径: 20×OD   6000N 铠装电缆
长期最小弯曲半径: 10×OD 非 铠装电缆 反复冲击力: 4.4 N.m (J)
  20×OD 非 铠装电缆 转弯(扭力): 180×10 times, 125×OD
温度范围:   循环屈曲: 25周期为铠装电缆..
使用温度: -40℃(-40℉) to +70℃(+158℉)   100 周期为非铠装电缆.
储存温度: -50℃(-58℉) to +70℃(+158℉) 允许压扁力: 220N/cm (125lb/in)

   光纤标准

周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力

IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11


   标准参考

            IEEE1138-1994

   特性

•彩色编码和粘合剂的快速结合,易于安装过程中的识别
•紧凑的设计结果,使其表现良好的凹陷状态
•在短路故障时,铝包钢线和铝的合金丝提供的机械强度,以承受安装和操作条件,而实现导电所需的控制温度上升
•光学股放在内铝管提供卓越的机械和热防护纤维,对抗著恶劣的环境和外部的侧向力。
•厚壁铝管提供密封的光学单位,提供优良的抗碎性和低电阻率
•独特的设计允许控制光纤的最大张力
•滞留电线用于优化机械和电气性能
•高负荷,跨长度的能力
