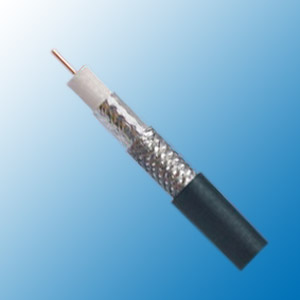

5D-FB

Construction

Inner conductor

Bare copper/Copper clad steel

Φ1.8 mm

Dielectric

Foam /Solid PE

Φ5.0±0.02 mm

Shield

Bonded aluminium foil

Φ5.2 mm

Outer conductor

Tinned copper braid

Φ5.7 mm

Shield coverage

85%

Sheath

PVC/PE

Φ7.5 mm

Electrical & Mechanical Characteristics

Impedance

50±3 Ohm

Nominal capacitance

82 pF/m

Velocity of propagation

82%

Insulation resistance

>5000 Mohm.Km

Inner conductor resistance

6.8(10.5) Ohm/Km

Outer conductor resistance

14.1 Ohm/Km

Operating temperature range

-40°C - +85 °C

Min.bending radius

38 mm

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100 ft)

100

6.3

1.9

150

7.8

2.4

280

10.8

3.3

350

12.1

3.7

400

13

4

800

18.9

5.8

900

20.2

6.2

1200

23.7

7.2

1500

26.8

8.2

1800

29.7

9.1

1900

30.6

9.3

2000

31.5

9.6

2200

33.3

10.1

2500

35.8

10.9
