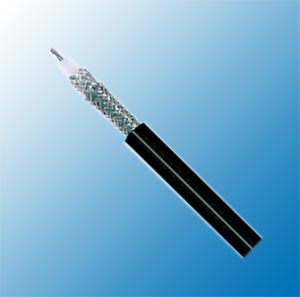

M17/111-RG303 (RG303/U)

Construction

Inner conductor

Silver plated copper clad steel

Φ0.94 mm

Dielectric

PTFE

Φ2.95 mm

Outer conductor (shield)

Silver plated copper

112 x 0.13 mm

Shield coverage

95%

Sheath

FEP

Φ4.32 mm

Electrical & Mechanical Characteristics

Impedance

50±3 Ohm

Nominal capacitance

94 pF/m

Velocity of propagation

70%

Insulation resistance

>2000 Mohm.Km

Inner conductor resistance

63.5 Ohm/Km

Outer conductor resistance

7.5 Ohm/Km

Test/Operatig Voltage(max)

5.0 KV/1.9 KV

Operating temperature range

-55 °C - +200 °C

Copper Weight

- KG/Km

Cable weight (approx.)

45 Kg/Km

Screening effectiveness

60 dB

Attenuation

Frequency (MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

50

8.9

2.71

100

12.8

3.9

200

18.4

5.61

400

25.8

7.87

700

36.1

11.01

900

41

12.5

1000

44.3

13.51

1500

52.3

15.95

2000

61.4

18.72

3000

82

25

Return Loss

30-300 MHz

>31dB

300-600 MHz

>26dB

600-900 MHz

>23dB
