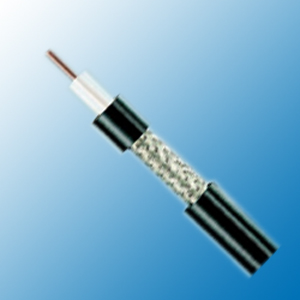

RG 58/U

Construction

Inner conductor

Plain copper

Φ0.80 ± 0.025 mm

Dielectric

Low density PE

Φ2.95 ± 0.10 mm

Outer conductor

Tinned copper

112 x 0.13 mm

Shield coverage

95%

Sheath

PVC or LSZH

Φ5.00 ± 0.10 mm

Electrical & Mechanical Characteristics

Impedance 53±3 Ohm0
Nominal capacitance 94pF/m
Velocity of propagation 66%
Insulation resistance >2000 Mohm.Km
Inner conductor resistance 35.0 Ohm/Km

Outer conductor resistance

16.5 Ohm/Km

Test/Operatig Voltage(max)

5KV/2KV

Operating temperature range

 -30 °C - +70 °C

Copper Weight

18.7 Kg/Km

Cable weight (approx.)

39.9 Kg/Km

Screening effectiveness

100-900 MHz

>55dB

Attenuation

Frequency (MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

50

9.1

2.77

100

13.1

3.99

200

19.4

5.91

400

28.4

8.66

500

32.2

9.82

600

35.7

10.88

860

44.8

13.66

1000

49.0

14.94

Return Loss

30-300 MHz

>26dB

300-600 MHz

>25dB

600-900 MHz

>24dB
