M17/2-RG 6 (RG 6 A/U)

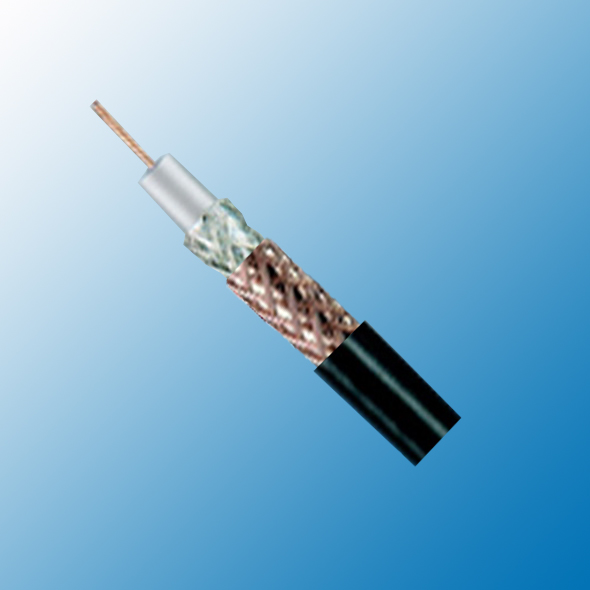

Construction

Inner conductor

Copper clad steel(CCS)

Φ0.72 ± 0.025 mm

Dielectric

Low density PE

Φ4.70 ± 0.10 mm

Outer conductor(shield 1)

Silver plated copper

144 x 0.16 mm

Shield coverage

97%

Outer conductor(shield 2)

Plain copper

144 x 0.16 mm

Shield coverage

95%

Sheath

PVC or LSZH

Φ8.50 ± 0.10 mm

Electrical & Mechanical Characteristics

Impedance

75±5 Ohm

Nominal capacitance

67 pF/m

Velocity of propagation

66%

Insulation resistance

>2000 Mohm.Km

Inner conductor resistance

106 Ohm/Km

Outer conductor resistance

5.0 Ohm/Km

Test/Operatig Voltage(max)

5.0 KV/3.0 KV

Operating temperature range

 -30 °C - +70 °C

Copper weight

46 Kg/Km

Cable weight (approx.)

64.6 Kg/Km

Screening effectiveness

>70 dB

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

50 5.8 1.77

100

8.5

2.59

200

12.5

3.81

400

18

5.49

500

20.3

6.19

600

22.6

6.89

860

27.5

8.38

1000

30.4

9.27

Return Loss

30-300 MHz

>28dB

300-600 MHz

>24dB

600-900 MHz

>22dB
