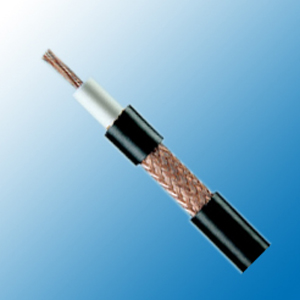

RG 213 PC

Construction

Inner conductor

Plain copper

7 x 0.75 mm

Dielectric

Low density PE

Φ6.50 ± 0.15 mm

Outer conductor (shield)

Plain copper

168 x 0.15 mm

Shield coverage

91%

Sheath

PVC or LSZH

Φ9.50 ± 0.18 mm

Electrical & Mechanical Characteristics

Impedance

50±3 Ohm

Nominal capacitance

100 pF/m

Velocity of propagation

66%

Insulation resistance

>2000 Mohm.Km

Inner conductor resistance

6 Ohm/Km

Outer conductor resistance

7 Ohm/Km

Operating temperature range

 -30 °C - +70 °C

Copper weight

59.6 Kg/Km

Cable weight (approx.)

135.1 Kg/Km

Screening effectiveness

>55 dB

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100 ft)

50 4.8 1.46

100

7.2

2.2

200

10.5

3.2

400

15.4

4.7

500

17.6

5.37

600

19.5

5.95

860

24.2

7.38

1000

26.5

8.08

Return Loss

30-300 MHz

>27dB

300-600 MHz

>24dB

600-900 MHz

>23dB
