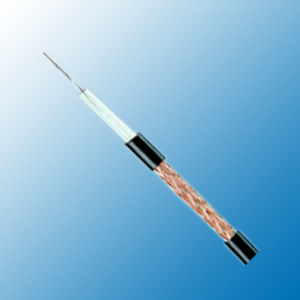

RG 11 PC

Construction

Inner conductor

Plain copper

7 x 0.40 mm

Dielectric

Low density PE

Φ7.25 ± 0.18 mm

Outer conductor (shield)

Plain copper

112 x 0.15 mm

Shield coverage

64%

Sheath

PVC or LSZH

Φ10.3 ± 0.18 mm

Electrical & Mechanical Characteristics

Impedance

75±5 Ohm

Nominal capacitance

67 pF/m

Velocity of propagation

66%

Insulation resistance

>2000 Mohm.Km

Inner conductor resistance

20.5 Ohm/Km

Outer conductor resistance

10 Ohm/Km

Operating temperature range

 -30 °C - +70 °C

Copper weight

27.8 Kg/Km

Cable weight (approx.)

118.2 Kg/Km

Screening effectiveness

>45 dB

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100ft)

50 4.4 1.34

100

6.4

1.95

200

9.7

2.96

400

14.3

4.36

500

16.1

4.91

600

17.9

5.46

860

22

6.71

1000

24.4

7.44

Return Loss

30-300 MHz

>30dB

300-600 MHz

>27dB

600-900 MHz

>25dB
