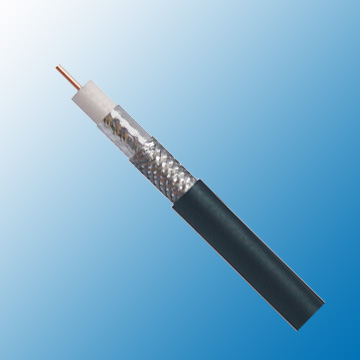

17 VATC

Construction

Inner conductor

Bare copper/Copper clad steel(CCS)

Φ1.13 mm

Dielectric

Foam PE

Φ4.80 mm

Outer conductor (shield 1)

Aluminum Foil

Φ4.95 mm

Shield coverage 1

100%

Outer conductor (shield 2)

Aluminum wire braid (Type 1)

64x0.12 mm

Shield coverage 2

45%

Outer conductor (shield 2)

Aluminum wire braid (Type 2)

48x0.12 mm

Shield coverage 2

35%

Sheath

PVC/FR-PVC

Φ6.80 mm

Electrical & Mechanical Characteristics

Impedance

75±5 Ohm

Nominal capacitance

50 pF/m

Velocity of propagation

85%

Insulation resistance

>5000 Mohm.Km

Inner conductor resistance

16.8 Ohm/Km

Outer conductor resistance

- Ohm/Km

Rated temperature

70°C

Cable weight (approx.)

- kg/km

Screening effectiveness

>70 dB (5-1000MHz)

Attenuation

Frequency(MHz)

Attenuation (dB/100 m)

Attenuation (dB/100 ft)

50

3.7

1.13

100

5.5

1.68

200

8.1

2.47

400

11.7

3.57

800

17

5.18

950

18.7

5.7

1350

22.8

6.95

1750

26.4

8.05

2150

29.8

9.09

3000

36.2

11.04

Return Loss

5-1000 MHz

>=25dB

1000-2000 MHz

>=20dB
