  工业电缆

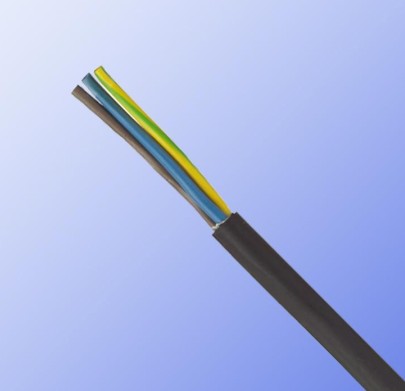

H05RN-F

应用说明:
这类电缆是柔软的,适宜用于低强度干燥、潮湿的室内或室外环境下的电气设备,通常用于低机械强度的家庭、办公室和轻型工具的电气连接。也适合用于固定安装在家具、装饰、墙隔板和预制建筑部件,最大工作电压单相或三相系统是Uo/U,318/550 V。直流系统最高工作电压为Uo/U,413/825 V。耐臭氧、耐油脂。
参考标准:

HD22.4 S3,VDE-0282 Part-4,CEI 20-19 p.4,CE 低压直流 73/23/EEC & 93/68/EEC.,IEC 60245-4,ROHS 兼容

电缆结构:
-裸铜导体
-符合DIN VDE 0295 cl.5,IEC 60228 cl.5
-橡胶线芯绝缘 E14-VDE-0282 part 1
-颜色编码符合 VDE 0293-308
-黄绿接地线(3芯及以上)
-氯丁橡胶护套EM2
线芯分色:
2芯:蓝色,褐色(棕色);
3芯:绿色/黄色,蓝色,褐色(棕色);
4芯:黄色/绿色,黑色,褐色(棕色),蓝色;
5芯:绿色/黄色,褐色(棕色),黑色,灰色,蓝色。
技术参数:
-工作电压 VDE:300/500V
-测试电压:2000V
-柔软弯曲半径:7.5倍直径
-静态弯曲半径:4倍直径
-弯曲温度:-30℃至+60℃
-短路温度:+200℃
-阻燃标准:IEC 60332.1
-绝缘电阻:20MΩ×km
电缆参数:

AWG线规

线芯 × 面积
mm2

标称绝缘厚度
mm

标称护套厚度
mm

标称直径
mm

标称铜重
kg/Km

标称重量
kg/Km

H05RN-F

18(24/32)

2 x 0.75

0.6

0.8

5.7 - 7.4

14.4

80

18(24/32)

3 x 0.75

0.6

0.9

6.2 - 8.1

21.6

95

18(24/32)

4 x 0.75

0.6

0.9

6.8 - 8.8

30

105

17(32/32)

2 x 1

0.6

0.9

6.1 - 8.0

19

95

17(32/32)

3 x 1

0.6

0.9

6.5 - 8.5

29

115

17(32/32)

4 x 1

0.6

0.9

7.1 – 9.2

38

142

16(30/30)

3 x 1.5

0.8

1.0

8.6 - 11.0

29

105

16(30/30)

4 x 1.5

0.8

1.1

9.5 - 12.2

39

129

16(30/30)

5 x 1.5

0.8

1.1

10.5 - 13.5

48

153

H05RNH2-F

16(30/30)

2 x 1.5

0.6

0.8

5.25±0.15x13.50±0.30

14.4

80

14(50/30)

2 x 2.5

0.6

0.9

5.25±0.15x13.50±0.30

21.6

95
