F6 AICI

F6 AICI F6 AICI

应用
该光缆具有防火,阻燃,低烟无卤的特性,适用于仪表,数据和通讯系统。

标准
IEC 60794
IEC 60811-2-1
IEC 60331-25
IEC 60332-3-24
IEC 60332-3-22
IEC 60754-1,2
IEC 61034-1,2
NEK 606:2004

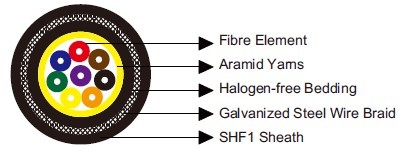

结构
光纤单元:紧包缓冲光纤。
中心加强件:纤维增强塑料(FRP)与/或芳纶纱。
衬垫层:无卤阻燃热塑材料。
铠装:镀锌钢丝编织。
外护套:无卤阻燃,耐紫外线热塑材料SHF1。

可选结构

F4 QFCI-HCF: QFCI-HCF光缆由松套管光纤单元,钢丝或FRP中心加强件,无卤阻燃热塑衬垫层,镀锌钢丝编织铠装,SHF1护套,HC-防火层,防火带和SHF1外护套构成。

电气特性

光纤类型



9/125

50/125

50/125

62.5/125

ITU-T类型



G652.D

G651

G651

-

IEC11801分类



OS1 & OS2

OM2

OM3

OM1

纤芯直径

µm

8.7±0.4

50±3.0

50±3.0

62.5±3.0

包层直径

µm

125 ± 1.0

125 ± 2.0

125 ± 2.0

125 ± 2.0

涂覆层直径

µm

245 ± 10

245 ± 10

245 ± 10

245 ± 10

最大衰减











@850 nm

dB/km

-

3.0

3.0

3.5

@1300 nm

dB/km

-

1.5

1.0

1.5

@1310 nm

dB/km

0.36

-

-

-

@1550 nm

dB/km

0.22

-

-

-

最小带宽(OFL*)











@850 nm

MHz.km

-

500

1500

200

@1300 nm

MHz.km

-

500

500

600

最大色散











1285-1330 nm

ps/nm⋅km

2.8

-

-

-

1550 nm

ps/nm⋅km

18

-

-

-

零色散波长

nm

1300~1324

-

-

-

机械和热性能
弯曲半径:20×OD(安装中);10×OD (固定安装)
温度范围:-40℃ ~ +70℃

尺寸和重量

光纤数量

二次涂层
mm

标称外径
mm

标称重量
kg/km

2

0.9

7.8

100

4

0.9

8.2

110

8

0.9

9.4

125

12

0.9

10.3

145

24

0.9

12.0

185
