分支光缆

     应用

分支光缆是专为路由器到不同的地点和直接终止纤维的领域。

    产品描述

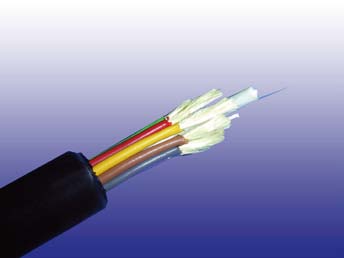

电缆包含2到36光纤由单独的缓冲紧包或半紧包施工。每个光纤是独立保护,在一个小型的电缆。芳纶将适用于内部或外户套的电缆。彩色编码电缆可能存在中央位置,可以是由玻璃钢或灵活的全介质形成。外套材质可以是聚氯乙烯或无卤低烟。

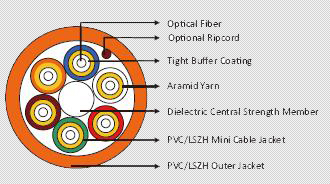

结构

    物理特性

光纤数

标称重量(kg/km)

标称重量(lb/kft)

标称外径(mm)

标称外径(in)

最大拉力

安装(N/Ib)

实际值(N/Ib)

2

50.0

33.56

5.5

0.217

1200/270

490/100

6

110.0

73.83

12.5

0.493

2000/450

800/180

12

160.0

107.38

13.0

0.512

3515/790

1200/270

24

230.0

154.36

15.5

0.611

5470/1230

2000/450

    机械参数

最小弯曲半径:   最大压缩度: 3000N 非铠装电缆
安装时的最小半径: 20×OD   5000N 铠装电缆
长期最小弯曲半径: 10×OD非 铠装电缆 反复冲击力: 2.9 N.m (J) 3×2冲击
  10×OD非 铠装电缆 转弯(扭力): 180×10 times, 125×OD
温度范围:   循环屈曲: 25 周期为铠装电缆.
使用温度: -40℃(-40℉) to +70℃(+158℉)   100周期为非铠装电缆
储存温度: -50℃(-58℉) to +70℃(+158℉) 允许压扁力: 1750N/cm (1000lb/in)

     光纤标准

周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力

IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11

    安全标准

通用级别

易燃性测试: OFN (UL1581)

中等级别

易燃性测试: OFNR/FT4 (UL1666)

高等级别

易燃性测试: OFNP/FT6 (UL 910)

阻燃聚氯乙烯 级别

易燃性测试: IEC60332-1

低烟无卤级别

卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2

阻燃低烟无卤 级别

卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A

阻燃 级别

耐火测试: IEC 60331 / BS 6387 CWZ

    标准参考

        GR409-CORE                                    TIA/EIA 568B.3                            ICEA-S - 83-596

    特性

•局域网中最为坚固及容易使用的电缆

•光缆打磨的时间和成本,对于光缆安裝是为重要的因素

•在建筑物间或建筑物内短距离和近距离之间的联系,需要更多的终止点

•分支电缆是专为连接器连接而设计

•电缆可以直接经由丝网拉动

•适合室内和室外使用-无需拼接在建筑入口处

•提供阻燃或无卤低烟给与室内安裝

•真菌耐药性,耐水性,和抗UV户外使用

•高品质的紧缓冲涂层对每个光纤都有利于环境和机械的保护
