松套多层非金属光缆
用途
松套多层管非金属光缆可以干扰电波，专用于户外设施。
产品描述
松套多层管非金属光缆包含5至36根成束光纤，承压加强件外有3层保护材料，最后裹一层外护套。光纤放置在松套管中，必要时使用填充物以使光缆成圆形。光缆中承压加强件可有多种选择，绝缘玻璃纤维增强塑料、单股钢丝或外覆聚乙烯的多股钢丝。4至12根光纤松散的排列在每个松套管中，光纤之间填充纤膏，起到阻水和保护光纤的作用。可以根据客户需要决定。外护套的材料也有多种选择，聚乙烯，防火无卤材料，防咬噬皱纹钢带铠装，玻璃丝，芳纶纱等。外护套下的撕裂绳用来方便剥离护套。

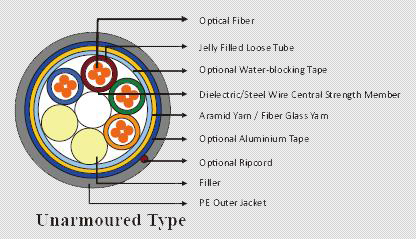

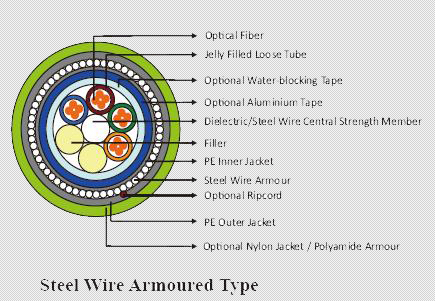

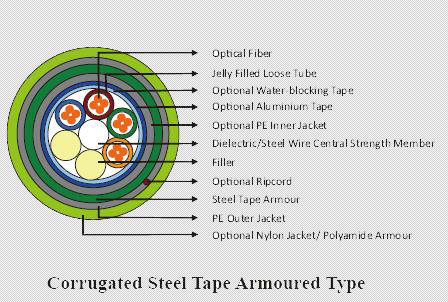

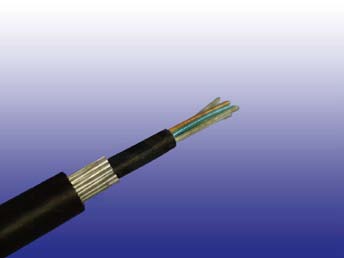

结构
物理参数
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-36 |
110.0 |
73.83 |
120. |
0.472 |
2670/600 |
800/180 |
38-72 |
120.0 |
80.54 |
12.6 |
0.496 |
2670/600 |
800/180 |
74-84 |
135.0 |
90.60 |
13.5 |
0.531 |
2670/600 |
800/180 |
76-96 |
150.0 |
100.67 |
14.0 |
0.551 |
2670/600 |
800/180 |
98-108 |
170.0 |
114.09 |
15.0 |
0.590 |
2670/600 |
800/180 |
110-120 |
190.0 |
127.52 |
15.5 |
0.610 |
2670/600 |
800/180 |
122-132 |
210.0 |
140.94 |
16.5 |
0.649 |
2670/600 |
800/180 |
134-144 |
230.0 |
154.36 |
17.5 |
0.688 |
2670/600 |
800/180 |
146-216 |
250.0 |
167.79 |
18.0 |
0.708 |
2670/600 |
800/180 |
218-264 |
300.0 |
201.34 |
19.5 |
0.767 |
2670/600 |
800/180 |
266-312 |
350.0 |
234.90 |
21.0 |
0.826 |
2670/600 |
800/180 |
314-360 |
400.0 |
268.46 |
22.5 |
0.885 |
2670/600 |
800/180 |

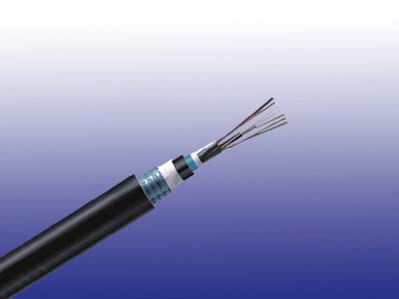

结构
物理参数
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-36 |
210.0 |
140.94 |
15.0 |
0.590 |
2670/600 |
800/180 |
38-72 |
230.0 |
154.36 |
15.5 |
0.610 |
2670/600 |
800/180 |
74-84 |
250.0 |
167.79 |
16.5 |
0.649 |
2670/600 |
800/180 |
76-96 |
270.0 |
181.21 |
17.0 |
0.669 |
2670/600 |
800/180 |
98-108 |
295.0 |
197.98 |
17.5 |
0.688 |
2670/600 |
800/180 |
110-120 |
320.0 |
214.77 |
18.5 |
0.728 |
2670/600 |
800/180 |
122-132 |
355.0 |
238.26 |
19.0 |
0.748 |
2670/600 |
800/180 |
134-144 |
370.0 |
248.32 |
20.0 |
0.787 |
2670/600 |
800/180 |
146-216 |
390.0 |
261.74 |
21.0 |
0.826 |
2670/600 |
800/180 |
218-264 |
455.0 |
305.35 |
22.5 |
0.885 |
2670/600 |
800/180 |
266-312 |
515.0 |
345.64 |
24.0 |
0.944 |
2670/600 |
800/180 |
314-360 |
580.0 |
389.26 |
26.0 |
1.023 |
2670/600 |
800/180 |

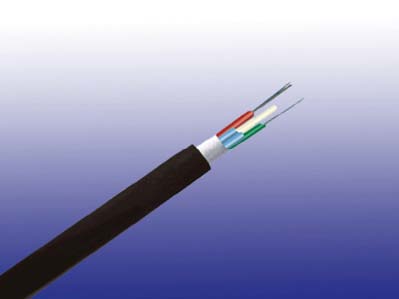

结构
物理特性
光纤数 |
标称重量(kg/km) |
标称重量(lb/kft) |
标称外径(mm) |
标称外径(in) |
最大拉力 |
安装(N/Ib) |
实际值(N/Ib) |
2-36 |
700.0 |
469.80 |
21.0 |
0.826 |
8000/1800 |
2650/595 |
38-72 |
830.0 |
557.05 |
23.5 |
0.925 |
8000/1800 |
2650/595 |
74-84 |
870.0 |
583.89 |
24.0 |
0.944 |
8000/1800 |
2650/595 |
76-96 |
900.0 |
604.03 |
24.5 |
0.964 |
8000/1800 |
2650/595 |
98-108 |
950.0 |
637.58 |
26.0 |
1.023 |
8000/1800 |
2650/595 |
110-120 |
1000.0 |
671.14 |
27.0 |
1.062 |
8000/1800 |
2650/595 |
122-132 |
1050.0 |
704.70 |
28.0 |
1.102 |
8000/1800 |
2650/595 |
134-144 |
1100.0 |
738.26 |
29.0 |
1.141 |
8000/1800 |
2650/595 |
146-216 |
1300.0 |
872.48 |
31.0 |
1.220 |
8000/1800 |
2650/595 |
218-264 |
1400.0 |
939.60 |
33.0 |
1.299 |
8000/1800 |
2650/595 |
266-312 |
1500.0 |
1006.71 |
35.0 |
1.377 |
8000/1800 |
2650/595 |
314-360 |
1600.0 |
1073.83 |
37.0 |
1.456 |
8000/1800 |
2650/595 |
机械参数
| 最小弯曲半径: |
|
最大压缩度: |
4000N 非 铠装电缆; |
| 安装时的最小半径: |
20×OD |
|
6000N 铠装电缆 |
| 长期最小弯曲半径: |
10×OD 非 铠装电缆 |
反复冲击力: |
4.4 N.m (J) |
| |
20×OD 铠装电缆 |
转弯(扭力): |
180×10 times, 125×OD |
| 温度范围: |
|
循环屈曲: |
25 周期为铠装电缆. |
| 使用温度: |
-40℃(-40℉) to +70℃(+158℉) |
|
100 周期为非铠装电缆. |
| 储存温度: |
-50℃(-58℉) to +70℃(+158℉) |
允许压扁力: |
220N/cm (125lb/in) |
光纤标准
周期温度标准
抗拉强度标准
允许压扁力标准
冲击标准
弯曲标准
反复冲击力
转弯
循环屈曲
允许压扁力 |
IEC60794-1-2-F2
IEC60794-1-2-E1A
IEC60794-1-2-E3
IEC60794-1-2-E4
IEC60794-1-2-E6
IEC60794-1-2-E7
IEC60794-1-2-E10
IEC60794-1-2-E11
IEC60794-1-2-E11 |
安全标准
通用级别 |
易燃性测试: OFN (UL1581) |
中等级别 |
易燃性测试:OFNR/FT4 (UL1666) |
高等级别 |
易燃性测试:OFNP/FT6 (UL 910) |
阻燃聚氯乙烯 级别 |
易燃性测试: IEC60332-1 |
低烟无卤级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2 |
阻燃低烟无卤 级别 |
卤素含量测试: IEC 60754-1
酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A |
阻燃 级别 |
耐火测试: IEC 60331 / BS 6387 CWZ |
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA S 87-640
特性
• 松管结构电缆有环保作用
•松管凝胶填充物优于光纤保护
•彩色编码和粘合剂的快速结合，易于安装过程中的识别 •抗紫外线性能，以适合户外应用
•干式防水的核心设计为便于处理
•可选抗白蚁和啮齿动物保护
•铝防潮为EMI保
|
