  5.操作原则


（光缆有两种操作类型：单模和多模，多模光纤的芯数比单模光缆多，能够同时让数以百计的光芒通过（高阶模式）。多模光纤的典型核心直径为50至100μm，会按其折射率分级加强，相对使用单模光纤，它允许使用廉价的LED光源和连接器。在另一方面，单模光纤只有单芯，只能让一束光线通过（低阶模式）。单模光纤有一个非常小的核心，直径约为8μm，它拥有极高的带宽，并能把信息传输到很远的距离。多模光纤有更高的信息承载能力，而单模光纤则能保留信息的完整性，光脉能传达到较长的距离，因此单模光纤成为多种传输媒介的应用。在今天，多模光纤主要用于建筑物内，其传输距离不到两公里。


单模光纤

多模光纤

6.电缆类型

 分支光缆

分支光缆的设计能确保免受电磁干扰。它基本上是由一个外套内包装着单个光纤，其设计电缆增强了光纤的硬道，分支电缆是适合在Riser及Plenum应用，例如运用在建筑物，排气槽，电脑室的楼层。分支的设计，可以加强光纤的防护，把线缆分开成不同的光纤线路。除了标准2.4MM设计外，既有2.9MM重型及2.0MM轻型设计。

互联电缆

互联电缆是使用全介质绝缘设计，旨在防止电磁干扰，这种类型的电缆，通常用来作为室内内部“跳线”之用。互联电缆可以用在单模和多模的光线上，并能用以作为提升环境。

缓冲式光缆


缓冲式光缆的结构可以使电缆伸展，确有无需拉伸纤维。这样能够维护免受压力和温度的变化，因此，这些通常是适合户外管道，架空及地下设施。

低烟无卤光缆

低烟无卤光缆（LSZH或LSOH）是一种用于工业和网络不限的电缆护套。低烟无卤电缆护套使用热塑性或热固定性化合物，在高热的环境下有效的限制排放烟雾和卤素。它的设计是用来取代标准聚乙烯夹套光纤电缆，以便提高环境的安全性。

大多数电缆绝缘材料使用PVC塑料。在火灾中，这种塑料原料会释放出有毒气体-氯气，当与水接触后便形成了碱盐酸。无卤电缆，在另一方面，使用了聚丙烯作为原料，不会产生危险气体/酸性物的组合。

低烟有卤电缆，可以于任何光缆，无论是单模和多模，缓冲式或束紧式松管均可采用。衰减值最低为0.4分贝/公里，带宽高速1000兆赫/公里。

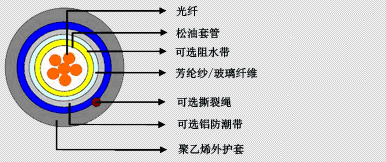

室内/室外松套管


室内/户外的缓冲式松管结合了机械和环境的特点，他们达到或超过Article 770 of the NEC 和UL Subject 1666 (Type OFNR)。他还能够满足CSA C22.2 No. 232-M1988 Type OFN-FT4。

所有的rlt产品利用一个专有的chromatek 3护套系统，是专为防水，阳光和火焰使用的室内及室外安装，这些安装可以避免一些不可预计的问题，被路由直接从境外电讯设施，或主配线架（中密度纤维板） ，按照50英尺规则提高和消除不良问题。

主要特点:

• 建筑互联
• 电信和数据信息
• 长途网络
• 直埋和空中架设
• 需要良好的臭氧，水分和耐侯性

战术/军事电缆

战术电缆采用了严密的缓冲配置，应用在一全介质当中。紧缓冲区的设计提供了更高的耐用性，易用性处理和连接。战术光缆设计，可以迅速部署全国地面通信系统，同时也可与在战场上-能够在运行的坦克，卡车和铠装车的联系。

单芯8字型电缆

电芯的光纤，紧缓冲（涂层与900微米以上的缓冲涂层）与芳纶纤维组合的夹套为室内使用。护套的直径通常在三毫米（ 1 / 8英寸）。8字单芯链接两个薄壁。它的使用在大多数跳线和背板，但8字电芯也可用于桌面连接。

配线电缆

他们包含数个紧缓冲光纤捆绑在相同的外套当中，同时对玻璃纤维杆加固，以加强对有线及防止扭结。这些电缆是体积小，周期短，干管道运行时， Riser及Plenum应用。该纤维是双缓冲，并可以直接终止。这些电缆需要分支光缆，与分支盒或已终止的内配线板或接线盒链接。

带状电缆

这电缆提供了最高的包装密度，因为所有的纤维都以列出，通常是12根光纤，这样144根光纤只有一个截面约1 / 4英寸或6毫米。这些电缆的设计使用了“开槽核心”与多达6个，带有144光纤带的组成，同时864纤维在同一电缆上，用于设施外电缆，内部的凝胶可以防水。

铠装电缆
电缆的安装用在直埋的地方，金属铠装护套用在防止啮齿动物，同时也防止渗透。这意味着电缆是导电的，因此它必须妥善接地。

架空电缆

架空电缆主要用于外部安装。他们可以把一个信息链接到或另一根电缆（共同在CATV ），或有金属或芳纶组成，是他们的到支持。
